單片電源防雷模塊
本系列產品是按SPD II級分類試驗要求設計的限壓型電涌保護器,可用于電源線路的負載設備第二級防護, 防止低壓設備受到過壓干擾,安裝于防雷分區LPZ0B-1及后續分區
一：產品特點
1：模塊化離離結構，運維簡便
2：?jiǎn)蜗嘁患?jí)，可組合成多極適用不同電網制式
3：動態熱脫扣裝置，溫控?cái)嗦芳夹g(shù)
4：通流能力強，響應時間快，保護水平低
二：技術參數
| 產品型號 | HXL36-20KA | HXL60-20KA | HXL110-25KA | HXL220-25KA | HXL380-25KA | |
| 最大持續工作電壓Uc | 36V | 60V | 110V | 220V | 380V | |
| 標稱放電電流(8/20μs) In | 10KA | |||||
| 最大放電電流(8/20μs)Imax | 20KA | 25KA | ||||
| 電壓保護水平 （In）Up | ≤330V | ≤350V | ≤500V | ≤700V | ≤1KV | |
| 響應時間tA | ≤25ns | |||||
| 備用保險絲 | 125A | |||||
| 短路容量 | 25KA/50HZ | |||||
| 溫度范圍 | -40℃～ 80℃’ | |||||
| 安裝接線方式/規格 | 并聯/多股線線16mm2 | |||||
| 工作狀態指示/故障指示 | 綠/紅 | |||||
| 外殼材料 | 紅色強化熱熔塑料，UL94-V0 | |||||
| 安裝寬度 | 1mods | |||||
| 安裝支架 | 35mmDIN軌 | |||||
| 防護等級 | IP20 | |||||
| 遠程報警端子類型 | 開關轉換觸點 | |||||
| 遠程信號 | AC:250V/0.5A | |||||
| 遙信端子接線規格 | 最大1.5㎜2 | |||||
三：安裝說明
1：安裝時請根據安裝示意圖連接，其中L為相線，N為零線，PE為地線，將電源相線(L)、零線(N)分別接入電涌保護器相應接線端子，保證牢固及可靠，請勿帶電操作，切勿錯接。
2：安裝完成后，合上電源斷路器開關，檢查工作狀態是否正常。將避雷模塊接地端與防雷地線(推薦接地阻≤4Ω)作良好電氣連接。
3：防雷模塊工作期間，應注意查看指示燈工作狀態：指示燈綠色，防雷模塊工作正常，指示燈紅色，防雷模塊出現故障，請及時卸下維修或更換。
4：建議導線規格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，導線要短、直。

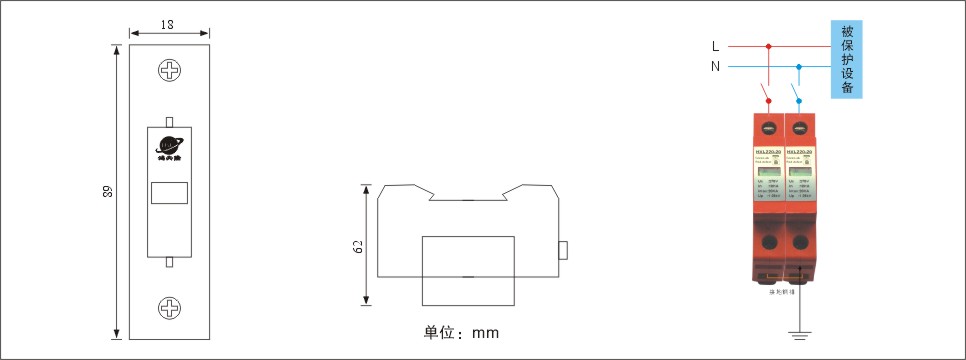

四：安裝示意圖
